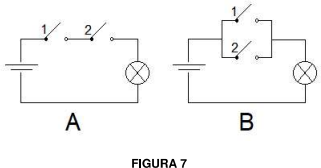

A Figura 7 mostra dois circuitos com ambas as chaves 1 e 2 na posição desligada e um dispositivo representado por X, que pode ser o farol de um carro, uma lâmpada ou uma prensa hidráulica.
Analise as proposições com relação à Figura 7.
I O dispositivo, tanto em À quanto em B, só liga com as chaves 1 e 2 na posição ligada.
II. Considere que a chave 1 seja o botão de liga/desliga do farol de um carro e 2 seja a ignição. Para que o farol do carro acenda, somente com a ignição ligada, deve-se usar o circuito A.
III. Considere que a chave 1 seja o botão de liga/desliga do farol de um carro e a 2 seja a ignição. Para que o farol do carro acenda mesmo com a ignição desligada, deve-se usar o circuito B.
IV. 'Supondo-se que a chave 1 seja o interruptor de luz do acesso a uma escada pelo andar de cima e a chave 2 seja um interruptor de luz do acesso à escada pelo andar de baixo, o circuito apropriado é o A.
V. Uma prensa hidráulica tem dois botões que ligam as chaves 1 e 2. Estes botões devem ser mantidos pressionados simultaneamente, um para cada mão do usuário, para ligar a máquina e evitar acidentes tais como o esmagamento da mão do usuário. Nesse caso, o circuito recomendado é o A.
Assinale a alternativa correta.
