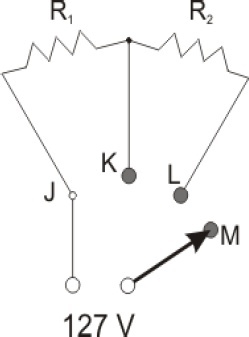

A figura representa o circuito de um chuveiro elétrico composto de uma chave seletora e duas resistências elétricas – R1 e R2.
A chave seletora pode ser colocada nas posições K, L e M que correspondem às temperaturas da água quente, morna e fria, respectivamente.
Depois de um tempo de uso, a resistência R2 queima.
A partir daí, as posições K e L correspondem, respectivamente, às temperaturas da água
