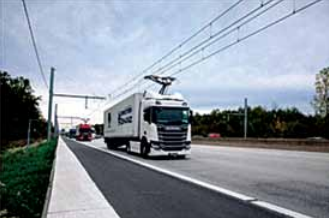

Ao procurar temas ecológicos para a feira de ciências, um grupo de alunos tomou conhecimento de um projeto para transporte rodoviário sem emissão de poluentes. Nesse projeto, caminhões adaptados com motores elétricos e baterias usam eletricidade de cabos elétricos suspensos para se movimentarem ao mesmo tempo que carregam suas baterias.
(https://ciclovivo.com.br)

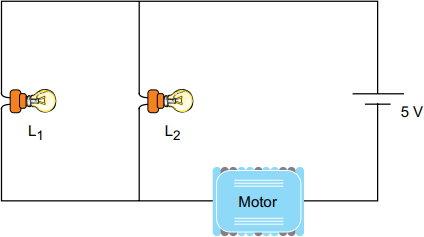

Para seu trabalho, os alunos construíram a maquete de um trecho de estrada dotada de fios suspensos energizados com uma fonte ideal de 5 V. Na maquete, adaptaram um caminhão de brinquedo, ligando suas rodas dianteiras a um motor elétrico e colocando duas lâmpadas idênticas no lugar dos faróis. O circuito interno foi então conectado a dois contatos elétricos montados no teto da cabine do caminhão, capazes de tocarem os fios suspensos da maquete. A figura representa o circuito interno do caminhão ligado aos fios suspensos.
Nas condições da apresentação da maquete, o motor dissipava uma potência de 6 W e as lâmpadas, idênticas, dissipavam 2 W cada uma.
Considerando todos os componentes do circuito como ideais, a intensidade da corrente elétrica que passa pela lâmpada L1 é de
