As “áreas de coberturas” a serem atendidas por um serviço de telefonia móvel são divididas em células, que são iluminadas por estações-radiobase localizadas no centro das células.
As células em uma mesma área de cobertura possuem diferentes frequências, a fim de que uma célula não interfira na outra. Porém, é possível reutilizar a frequência de uma célula em outra célula relativamente distante, desde que a segunda não interfira na primeira.

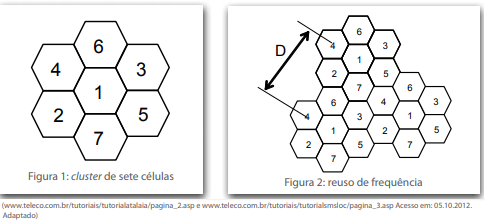

Cluster é o nome dado ao conjunto de células vizinhas, o qual utiliza todo o espectro disponível. Uma configuração muito utilizada está exemplificada na Figura 1, que representa um modelo matemático simplificado da cobertura de rádio para cada estação-base.
O formato hexagonal das células é o mais prático, pois permite maior abrangência de cobertura, sem lacunas e sem sobreposições.
A figura 2 ilustra o conceito de reutilização de frequência por cluster, em que as células com mesmo número utilizam a mesma frequência.
Um modelo da perda (L) de propagação de sinais entre a antena transmissora e a receptora em espaço livre de obstáculos é, em decibel (dB), expressa por
L = 32,44 + 20 • log10 f + 20 • log10 d
Adote:
log10 2 = 0,30
log10 3 = 0,48
em que f é a frequência de transmissão em mega-hertz (MHz) e d é a distância entre as antenas de transmissão e recepção em quilômetros (km).
Considerando que um sinal de radiofrequência de 600 MHz é enviado de uma estação-base para uma antena receptora que está a 20 km de distância, em espaço livre, então o valor da perda de propagação desse sinal é, em dB, aproximadamente,
