As usinas termelétricas constituem cerca de 1/3 da matriz energética nacional, o restante está predominantemente concentrado nas usinas hidrelétricas. Chamam-se termelétricas porque são constituídas de 2 partes, uma térmica onde se produz muito vapor a altíssima pressão e outra elétrica, onde se produz a eletricidade.

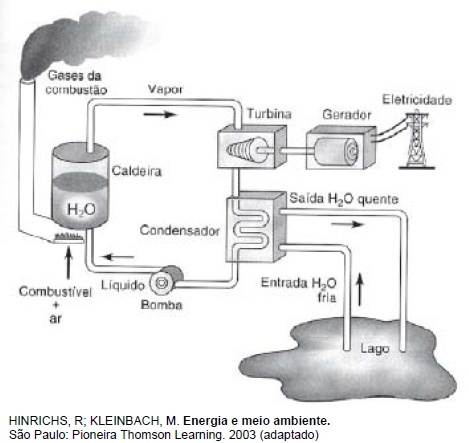

O esquema a seguir ilustra o funcionamento de uma usina termelétrica em todas as suas etapas.
1. A energia elétrica é produzida por um gerador.
2. O gerador possui um eixo que é movido por uma turbina.
3. A turbina é movida por um jato de vapor sob forte pressão. Depois do uso, os gases da combustão
são jogados fora na atmosfera.
4. O vapor é produzido por uma caldeira.
5. A caldeira é aquecida com a queima de óleo combustível.

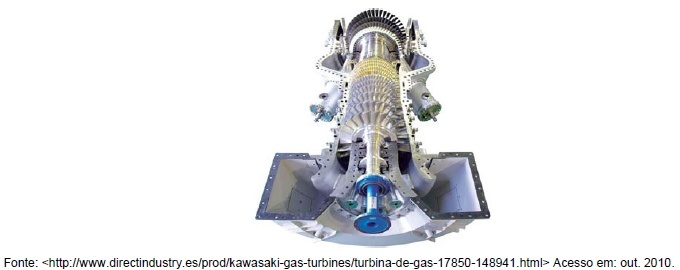

Suponha que uma usina termelétrica utilize-se de turbina a gás.
Essas turbinas são máquinas de combustão interna, ou seja, a mistura de gases resultantes da queima de combustível é o fluido de trabalho que escoa no interior da máquina, realizando os processos de conversão da energia do combustível em energia mecânica de rotação do eixo.
O diagrama (1→2→3→4) a seguir representa de forma simplificada e teórica o ciclo de operação de uma turbina sendo que as curvas que unem os pontos 1 e 2 e 3 e 4 são hipérboles equiláteras
Com base nesse diagrama e nos conceitos da Termodinâmica, analise as informações e marque a opção correta.
