considere a temperatura de fusão do chumbo como TFC = 327 °C, o calor específico do chumbo como cC = 0,03 cal/g°C, o calor latente de fusão do chumbo como LFC = 6,0 cal/g, o coeficiente de expansão térmica do latão igual a 20 x 10-6 °C-1 , 1 cal = 4,2 J e utilize (3)1/2 = 1,7.
O relé térmico é um dispositivo responsável por proteger os motores elétricos de possíveis anomalias. A mais comum é o sobreaquecimento do motor elétrico.
Fonte: https://www.mundodaeletrica.com.br/o-que-e-um-rele-termico/, acessado em 11 de julho de 2017.

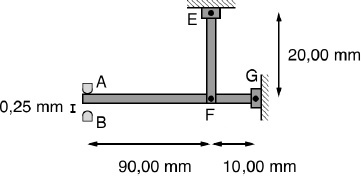

Uma proposta de relé térmico consiste em duas barras de latão, uma vertical e outra horizontal, acopladas, conforme ilustra a figura seguir. A montagem está inicialmente à temperatura de 25°C; a barra horizontal toca o contato A, e o sistema é articulado nos pontos E, F e G. A separação entre os contatos elétricos A e B é de 0,25 mm. Determine a temperatura da barra vertical para que a barra horizontal encoste no contato B.
