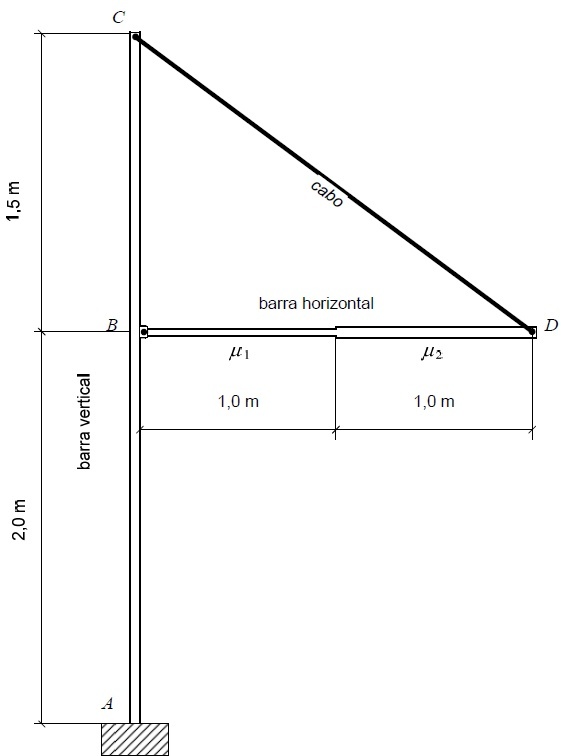

A figura acima mostra uma estrutura em equilíbrio, formada por uma barra vertical AC e um cabo CD, de pesos desprezíveis, e por uma barra horizontal BD. A barra vertical é fixada em A e apoia a barra horizontal BD. O cabo de seção transversal de 100 mm2 de área é inextensível e está preso nos pontos C e D. A barra horizontal é composta por dois materiais de densidades lineares de massa μ1 μ2. Diante do exposto, a força normal por unidade de área, em MPa, no cabo CD é:
Dados:
• aceleração da gravidade: 10 m/s2;
• densidades lineares de massa: μ1 = 600 kg/m e μ2 = 800 kg/m.
