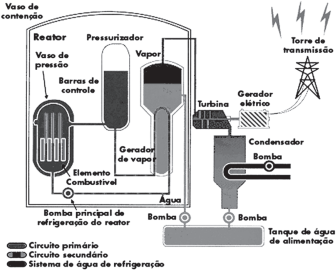

A imagem ilustra todo o processo descrito de uma usina nuclear, que é formada basicamente por três fases, a primária, a secundária e a refrigeração. Em uma fase inicial, o urânio é colocado no vaso de pressão. Com a fissão, há a produção de energia térmica. No sistema primário, a água é utilizada para resfriar o núcleo do reator nuclear. Uma vez no sistema secundário, a água aquecida pelo sistema primário transformase em vapor de água em um sistema chamado gerador de vapor. O vapor produzido no sistema secundário é aproveitado para movimentar a turbina de um gerador elétrico. O vapor de água produzido no sistema secundário volta ao estado líquido através de um sistema do condensador que, por sua vez, é resfriado por um sistema de refrigeração de água. Esse sistema bombeia água fria, através de circuitos de resfriamento que ficam dentro do condensador
A partir da análise dessas informações, conclui-se:
