Questão de Física com gabarito

Nas questões de Física, quando necessário, utilize: Densidade da água = 1,0 kg/L; Velocidade da luz no vácuo: ; Índice de refração do ar: ; Índice de refração da glicerina: ; ; Calor específico molar a volume constante do gás ideal monoatômico: .

Uma lente cilíndrica pode ser obtida enchendo-se uma taça de vidro com água pura e límpida. O seu comportamento óptico no ar pode ser caracterizado observando-se a palavra FAB, impressa em uma folha, através da lente, por um observador O, como mostrado nas figuras 1, 2 e 3 a seguir.

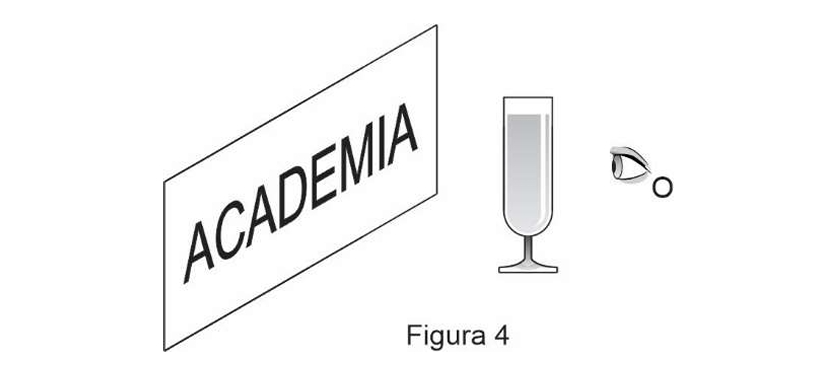

Pode-se realizar um outro experimento óptico com essa lente, utilizando-se a palavra impressa ACADEMIA, como objeto, para ser visualizado pelo observador O, como mostra a figura 4, na mesma configuração utilizada na figura 2.

Considere que a água permaneça em repouso em relação à taça durante as observações, que as distorções ópticas nas imagens devido à curvatura da superfície da lente sejam desconsideradas e que as palavras sejam observadas com as folhas, nas quais estão impressas, sempre paralelas ao eixo de simetria do cilindro que compõe a taça.

Nessas condições, são feitas as seguintes afirmativas.

I - A lente se comporta opticamente como uma lente côncavo-convexa.

II - A lente se comporta opticamente como uma lente plano-convexa.

III - A imagem observada da palavra ACADEMIA é, como um todo, enantiomorfa.

IV - As imagens observadas das letras C, D e E, na palavra ACADEMIA, são não enantiomorfas.

V - As imagens observadas das letras A, M e I, na palavra ACADEMIA, são todas enantiomorfas.

São corretas apenas as afirmativas
