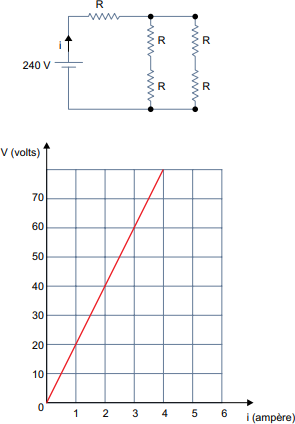

O circuito elétrico representado na figura é submetido a uma diferença de potencial de 240 V. Cada um dos resistores idênticos R indicados no circuito, quando ligados individualmente a uma fonte de tensão variável, apresenta o comportamento representado no gráfico da tensão versus corrente elétrica.
Considerando desprezível a resistência elétrica dos fios de ligação do circuito, o valor da intensidade da corrente elétrica que atravessa o circuito elétrico é
