O disjuntor é um dispositivo de proteção dos circuitos elétricos. Ele desliga automaticamente o circuito onde é empregado, quando a intensidade da corrente elétrica ultrapassa o limite especificado.

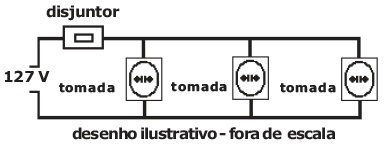

Na cozinha de uma casa ligada à rede elétrica de 127 V, há três tomadas protegidas por um único disjuntor de 25 A, conforme o circuito elétrico representado, de forma simplificada, no desenho abaixo.

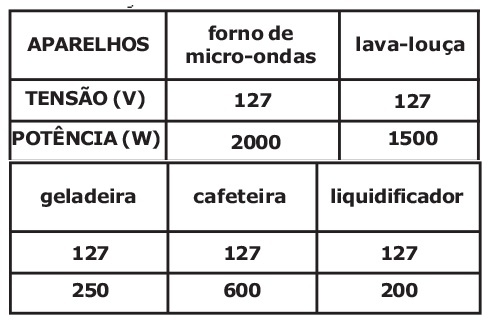

A tabela a seguir mostra a tensão e a potência dos aparelhos e
Cada tomada conectará somente um aparelho, dos cinco já citados acima. Considere que os fios condutores e as tomadas do circuito elétrico da cozinha são ideais.
O disjuntor de 25 A será desarmado, desligando o circuito, se forem ligados simultaneamente:
