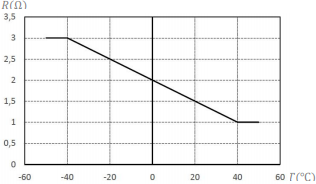

O projeto de um termômetro eletrônico para medir temperaturas na faixa de - 40 °C a + 40 °C é mostrado na figura abaixo. Este consiste num circuito simples formado por uma ponte de Wheatstone ligada numa pequena bateria de 6V. A ponte contém três resistores, R1 = 8 Ω, R2 = 15 Ω, R3 = 3 Ω e também um sensor cuja resistência varia linearmente com a temperatura, dentro da faixa especificada, conforme mostra o gráfico abaixo.
Dessa forma, o valor lido no voltímetro varia com a temperatura a que o sensor foi submetido. Por exemplo, quando a medida no voltímetro for nula, então a temperatura no sensor é de,
