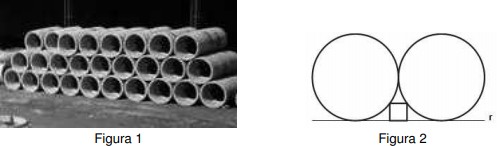

Para armazenar um conjunto de canos idênticos (Figura 1), de 20 dm de comprimento, com formato de um cilindro circular reto, um engenheiro colocou entre um cano e outro uma peça de borracha com formato de um prisma reto de base quadrada. Externamente, cada cilindro tem 1 dm de diâmetro da base. A Figura 2 a seguir representa a vista de frente do projeto desse engenheiro.
No projeto, as bases desses cilindros são representadas por circunferências que são tangentes entre si e tangenciam a linha r que representa o solo. Um dos lados do quadrado que representa a base do prisma reto está sobre a reta r que representa o solo e os dois vértices opostos a esse lado pertencem, cada um, a uma das circunferências.
Assinale a alternativa que apresenta, corretamente, a medida do lado do quadrado.
