Toda e qualquer instalação elétrica precisa de dispositivo que busque garantir a integridade da rede, pois sua ausência favorece a ocorrência de curto-circuito. Para proteger as residências é aconselhável que se faça duas caixas para as chaves de controle e de distribuição, uma na entrada da residência e outra dentro da residência.

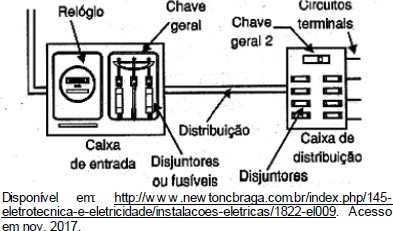

A figura abaixo apresenta um modelo de caixas de distribuição:
Além de lâmpadas, em uma residência existem os seguintes aparelhos elétricos ligados na chave A e B:
- Chave A: 08 lâmpadas de 60 W, 120 V; e 01 chuveiro elétrico de 2400 W, 120 V;
- Chave B: 01 ferro elétrico de 3600 W, 120 V.
Considerando que a rede elétrica fornece tensão necessária e que todos os aparelhos e lâmpadas estão ligados ao mesmo tempo, calcule o que se pede:
(1) Valor nominal da corrente do disjuntor na chave A;
(2) Valor nominal da corrente do disjuntor na chave B;
(3) Valor nominal da corrente do disjuntor na chave geral 2;
(4) A quantidade de energia elétrica consumida em 30 dias, em kWh, se os aparelhos e as lâmpadas forem ligados, em média, 2 h por dia.
Com base nos cálculos, assinale a alternativa correta.
(1) Valor nominal da corrente do disjuntor na chave A;
(2) Valor nominal da corrente do disjuntor na chave B;
(3) Valor nominal da corrente do disjuntor na chave geral 2;
(4) A quantidade de energia elétrica consumida em 30 dias, em kWh, se os aparelhos e as lâmpadas forem ligados, em média, 2 h por dia.
Com base nos cálculos, assinale a alternativa correta.
Com base nos cálculos, assinale a alternativa correta.
