Questão de Física com gabarito

Uma situação comum em residências antigas é a incompatibilidade entre os cabos elétricos instalados e a demanda atual de energia elétrica. Nessas residências, dispositivos de proteção podem interromper o circuito quando vários eletrodomésticos são ligados simultaneamente. A figura mostra a planta da cozinha e da lavanderia de uma residência antiga, em que a instalação elétrica é protegida por um disjuntor de 30 A.

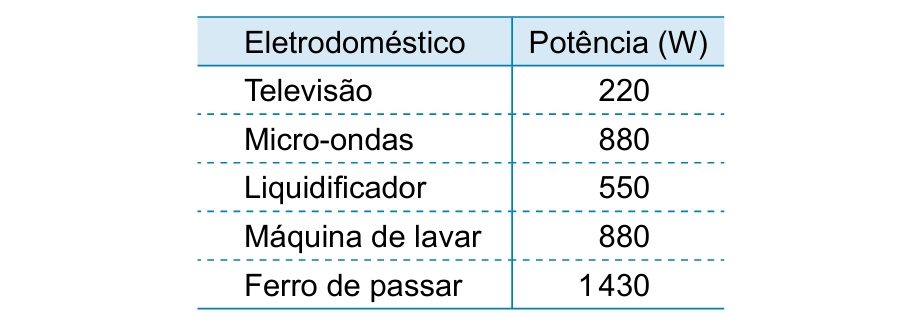

Nesses locais, já estão em funcionamento uma televisão (TV) e uma máquina de lavar roupas (ML). Também constam dessa instalação um forno de micro-ondas (MO), um liquidificador (LI) e um ferro de passar (FP). As potências desses eletrodomésticos estão indicadas na tabela:

• Televisão: 220 W
• Micro-ondas: 880 W
• Liquidificador: 550 W
• Máquina de lavar: 880 W
• Ferro de passar: 1430 W

O disjuntor interromperá a corrente elétrica se, simultaneamente com a televisão e com a máquina de lavar,
