Questão -22 — ENEM 2013 (Física)

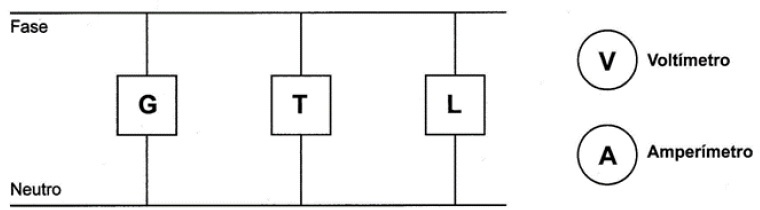

Um eletricista analisa o diagrama de uma instalação elétrica residencial para planejar medições de tensão e corrente em uma cozinha. Nesse ambiente existem uma geladeira (G), uma tomada (T) e uma lâmpada (L), conforme a figura. O eletricista deseja medir a tensão elétrica aplicada à geladeira, a corrente total e a corrente na lâmpada. Para isso ele dispõe de um voltímetro (V) e dois amperímetros (A).

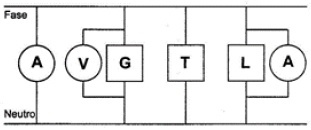

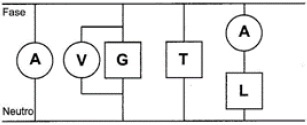

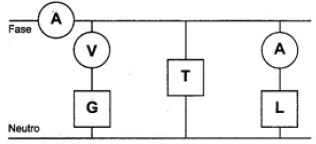

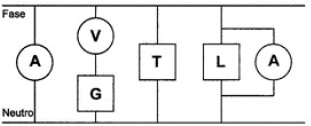

Para realizar essas medidas, o esquema da ligação desses instrumentos está representado em:
