afa 2022 · Questão 21/58

Questão 21

FísicaN/A

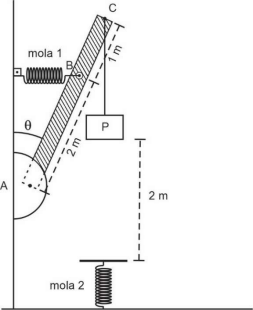

Uma viga homogênea com 3 m de comprimento se encontra em equilíbrio, presa à parede através dos pontos A e B, conforme ilustra a figura seguinte. No ponto A, existe uma articulação, sem atrito, que permite o giro livre da viga. No ponto B, uma mola ideal 1, cuja deformação é x, liga a viga à parede.

Uma carga P está pendurada, através de um fio ideal, na extremidade C da viga e se encontra a uma altura de 2 m em relação à extremidade livre de uma mola ideal 2, verticalmente fixada sobre o piso horizontal, como também pode ser observado na figura.

Em dado instante, corta-se o fio e P cai, sem sofrer resistência do ar, sobre o aparador, de massa desprezível, fazendo com que a mola 2 sofra uma deformação de 40 cm até parar.

Sabendo que

\sen

θ = 0,6,

cos

θ = 0,8 e que as constantes elásticas da mola 1 e 2 são iguais, pode-se afirmar que a deformação x, da mola 1, em cm, antes do fio ser cortado, era igual a
