Questão 45

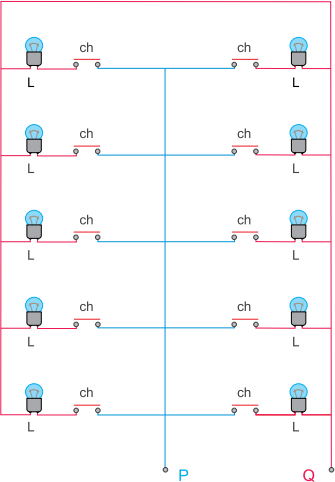

Para um estudo do sono, alunos de uma universidade elaboraram um circuito elétrico em formato de malha. Nesse circuito, chaves elétricas do tipo botão de pressão fecham determinados trechos do circuito, permitindo que uma lâmpada seja acesa, conforme ocorre o pressionamento da respectiva chave. O circuito é estendido sobre uma cama e o peso do corpo de uma pessoa sobre as chaves faz com que as lâmpadas acesas mostrem um padrão luminoso.

A energia fornecida para o circuito provém de um gerador ideal de 3,0 V conectado entre os pontos P e Q. As chaves e os fios não apresentam resistência elétrica e todas as lâmpadas são idênticas, de 1,2 W, sendo que, no circuito, estão submetidas às tensões e correntes sugeridas pelo fabricante para um perfeito funcionamento.

Neste circuito, cada lâmpada é própria para ser submetida a uma tensão e corrente, respectivamente, de
