UNICEUB 2022 · Questão 46/54

Questão 46

FísicaFácil

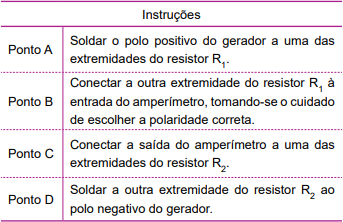

Fornecidos os componentes e instrumentos necessários, um circuito elétrico foi construído seguindo as instruções na ordem em que estão apresentadas na tabela.

Com o circuito em funcionamento, observou-se que o amperímetro indicava 2 A.

Com a ponta de prova de um voltímetro sendo mantida conectada ao ponto D e fazendo a outra ponta desse voltímetro tocar os pontos A, B e C, obtiveram-se, nesta ordem, as tensões de 60 V, 20 V e 20 V.

Nessas condições, considerando que os instrumentos de medida são de boa qualidade, podendo ser comparados a instrumentos ideais, o valor da resistência do resistor R1 é

Conceitos testados nesta questão

O que é circuito elétrico?O que é circuito em série?O que é diferença de potencial?Qual é a fórmula de lei de ohm?Qual é a fórmula de resistência elétrica?Qual é a fórmula de tensão elétrica?
