Questão 52

Quando a temperatura de uma máquina aumenta, um sistema de segurança primeiramente, por meio de um relê, fecha a chave 1, que faz acender uma lâmpada de advertência, de resistência elétrica 20 Ω, que permanecerá acesa enquanto a temperatura for excessiva. No mesmo momento em que essa lâmpada acende, um circuito temporizador começa a “contar” o tempo de 1 minuto que, uma vez decorrido, faz acionar o relê que fecha a chave 2, pondo em funcionamento o sistema de arrefecimento.

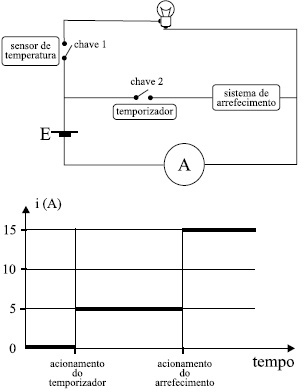

Observe o circuito e o gráfico a seguir.

Com base no esquema do circuito e do gráfico da intensidade de corrente elétrica registrada pelo amperímetro nos diferentes momentos, pode-se determinar que a resistência interna do sistema de arrefecimento tem, em Ω, o valor de
