Questão 5

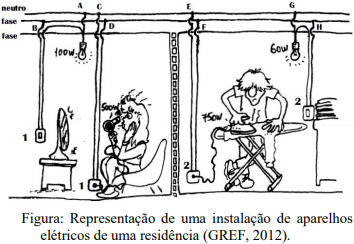

Em uma residência representamos uma rede de distribuição de energia de diferença de potencial de 110 Volts. Como pode ser visto na figura abaixo estão instaladas 2 tomadas para ligar respectivamente um ferro elétrico e um secador de cabelo. Foram instalados também 2 lâmpadas. Do relógio de luz até a última lâmpada foram usados 30 metros de fio de cobre de tamanho 14 que suporta uma corrente máxima de 20 Ampères (incluindo fase e neutro). Já para as tomadas e lâmpadas foram necessários para completar as ligações 4 metros de fio tamanho 16.

Usando as informações fornecidas na figura marque a alternativa totalmente correta:
