AFA 2018 · Questão 57/60

Questão 57

FísicaFácil

Na questão, quando necessário, use:

• Aceleração da gravidade: g = 10 m/s²;

• sen 19° = cos 71° = 0,3;

• sen 71°= cos 19° = 0,9;

• Velocidade da luz no vácuo: c = 3,0 ⋅10⁸ m/s ;

• Constante de Planck: h = 6,6 ⋅10^-34 J.s;

• 1eV = 1,6 ⋅10^-19 J;

• Potencial elétrico no infinito: zero.

Um recipiente vazio, perfeitamente transparente, no formato de uma lente esférica delgada gaussiana, de raio a, é preenchido com água límpida e cristalina até a metade de sua capacidade (Figura 1).

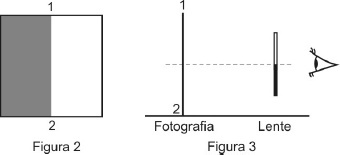

Essa lente é então fixada a uma determinada distância de uma fotografia quadrada de lado 3a (Figura 2), tendo seus centros geométricos alinhados (Figura 3).

Considerando que o sistema lente-fotografia esteja imerso no ar, um observador na posição O (Figura 3), poderá observar, dentre as opções abaixo, a imagem da situação apresentada, como sendo

Conceitos testados nesta questão

O que é aproximação de Gauss?O que é aumento linear?O que é imagem virtual?O que é índice de refração?O que é lente convergente?O que é lente delgada?
