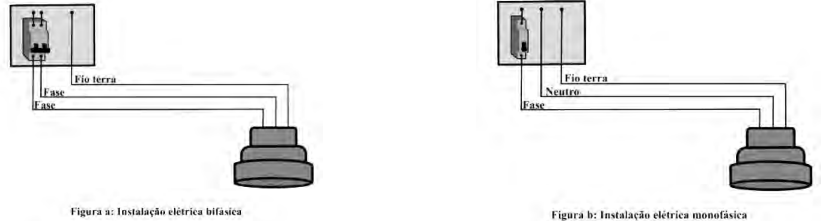

Em todos os manuais de instalação de chuveiros elétricos, vem escrito que, antes da instalação, o disjuntor do circuito ao qual o chuveiro será instalado deve ser desligado. Esse cuidado deve ser tomado para evitar acidentes, pois as consequências de um choque elétrico podem ser graves, principalmente quando a pele do corpo humano está molhada e sua resistência elétrica se reduz à ordem de 1.000 Ω. Considerando uma situação em que, com o disjuntor acionado, uma pessoa com o corpo molhado, acidentalmente, encosta as mãos nos fios de instalação do chuveiro e analisando que o disjuntor está ligado aos fios do chuveiro em uma instalação elétrica bifásica (figura a) e em uma monofásica (figura b), atribua V (verdadeiro) ou F (falso) às afirmativas a seguir.
( ) Se o chuveiro instalado for de 220V e a pessoa encostar cada uma das mãos em cada um dos fios fase da instalação bifásica, a intensidade de corrente elétrica que atravessa seu corpo é de cerca de 220mA.
( ) Se o chuveiro instalado for de 220V e a pessoa encostar uma das mãos no fio fase da instalação bifásica, a intensidade de corrente elétrica que atravessa seu corpo é de cerca de 220mA.
( ) Se o chuveiro instalado for de 220V e a pessoa encostar uma das mãos no fio fase da instalação monofásica, a intensidade de corrente elétrica que atravessa seu corpo é de cerca de 220mA.
( ) Se o chuveiro instalado for de 220V e a pessoa encostar uma das mãos no fio neutro da instalação monofásica, a intensidade de corrente elétrica que atravessa seu corpo é de cerca de 220mA.
( ) Se o chuveiro instalado for de 127V e a pessoa encostar uma das mãos no fio fase da instalação monofásica, a intensidade de corrente elétrica que atravessa seu corpo é de cerca de 127mA.
Assinale a alternativa que contém, de cima para baixo, a sequência correta.
