Questão 39

De acordo com os princípios da Termodinâmica, é possível construir uma máquina térmica operando em ciclos e convertendo calor em trabalho. A descrição física do funcionamento de uma máquina térmica se dá pela investigação das transformações termodinâmicas que ocorrem durante cada ciclo. As transformações termodinâmicas que ocorrem durante um ciclo podem ser representadas por um gráfico do comportamento da pressão do gás de trabalho (P) em função do volume (V) por ele ocupado, chamado de diagrama P-V.

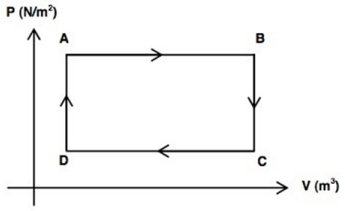

O diagrama P-V a seguir mostra o ciclo ABCDA de uma máquina térmica composto pelas transformações termodinâmicas representadas nos trechos AB, BC, CD e DA.

Considere as seguintes afirmativas sobre o ciclo termodinâmico representado no diagrama:

I Na transformação termodinâmica de A para B ocorre uma expansão isobárica;

II Na transformação termodinâmica de B para C um trabalho é realizado pelo sistema;

III No ciclo ABCDA a variação de energia interna é positiva; IV No ciclo ABCDA, a variação de energia interna é nula e o trabalho total realizado pode ser calculado pela área do retângulo no diagrama.

Estão CORRETAS as afirmativas:
