Questão 57

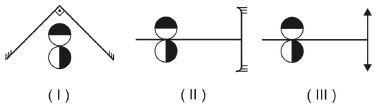

Um pequeno objeto plano e luminoso pode ser utilizado em três arranjos ópticos distintos (I, II e III), imersos em ar, como apresentado na figura abaixo.

No arranjo I, o objeto é colocado sobre um plano onde se apoiam dois espelhos planos ortogonais entre si. Nos arranjos II e III, respectivamente, o objeto é disposto de forma perpendicular ao eixo óptico de um espelho esférico côncavo gaussiano e de uma lente convergente delgada. Dessa maneira, o plano do objeto se encontra paralelo aos planos focais desses dois dispositivos. Considere que as distâncias do objeto ao vértice do espelho esférico e ao centro óptico da lente sejam maiores do que as distâncias focais do espelho côncavo e da lente.

Nessas condições, das imagens abaixo, a que não pode ser conjugada por nenhum dos três arranjos ópticos é
