Questão 35

Dois fios de mesmo comprimento e mesma seção reta estão soldados por uma de suas extremidades (ponto P), formando um fio composto. A massa específica do primeiro trecho de fio é ρ₁ = 2,7g/cm³ e do segundo trecho é ρ₂ = 7,5g/cm³. O fio composto, bem esticado e fixo nas duas extremidades, é submetido a uma fonte externa de frequência variável. Observa-se assim, que ondas estacionárias são excitadas no fio. Algumas fotos foram tiradas durante a oscilação de algumas dessas ondas.

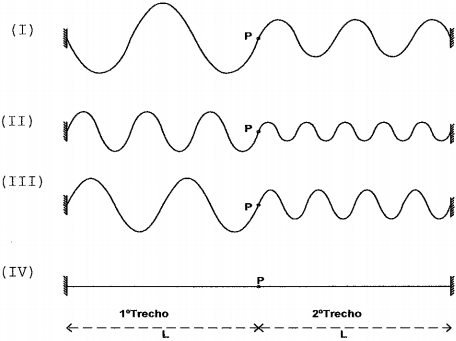

Analise os perfis de ondas estacionárias abaixo.

Dos perfis exibidos acima, quais podem pertencer à coleção de fotos a que se refere o parágrafo acima?
