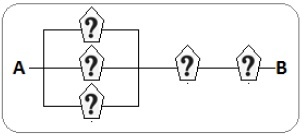

Cristina está muito entusiasmada com suas aulas de física sobre associação de dispositivos elétricos. Encontra, porém, em seu livro, uma figura de associação mista desses dispositivos e não consegue identificar se trata-se de uma associação de resistores ou de capacitores. A jovem copia a ilustração em seu caderno substituindo a representação de tais dispositivos por

Substituindo todos os

por resistores R = 1Ω, encontra certo valor X para a resistência equivalente da associação entre os terminais A e B e, trocando todos os

por capacitores C = 1F, a estudante encontra outro valor Y para a capacitância equivalente também entre os terminais A e B. A relação X/Y calculada pela estudiosa Cristina foi:
