Questão 27

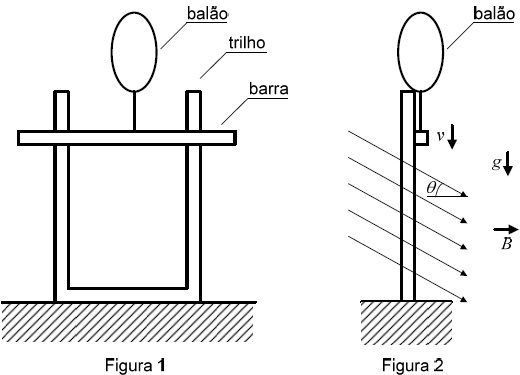

A Figura 1 apresenta um sistema composto por um trilho fixo em U e uma barra móvel que se desloca na vertival com velocidade v suspensa por um balão de massa desprezível. O trilho e a barra são condutores elétricos e parmenecem sempre em contato sem atrito. Este conjunto está em uma região sujeita a uma densidade de fluxo magnético B→)  que forma com a horizontal uma ângulo θ, como ilustrado na Figura 2.

Diante do exposto, o valor da corrente induzida no sistema, em ampères, no estado estacionário é:

Dados:

• massa da barra: 1 kg;

• aceleração da gravidade g: 10 m/s²;

• ângulo θ entre a horizontal e o vetor B: 60^o;

• massa específica do ar: 1,2 kg/m³;

• volume constante do balão: 0,5 m³;

• comprimento da barra entre os trilhos: 0,2 m;

• densidade de fluxo magnético B: 4 T.

Observação:

• despreze a massa do balão com o hélio e o atrito entre a barra e os trilhos.
