Questão 23

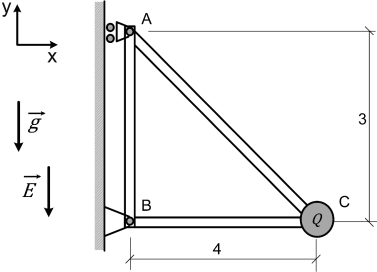

A figura apresenta uma estrutura formada pelas barras AB, BC e CA. Essa estrutura está apoiada na parede vertical nos pontos A e B. O apoio A permite reações apenas na direção do eixo x, enquanto o apoio B permite reações nas direções dos eixos x e y. Na extremidade C da estrutura está posicionada uma partícula de carga Q e massa M. A estrutura está em uma região do espaço submetida a um campo elétrico vertical de módulo E e sentido de cima para baixo.

Dados:
• comprimento da barra BC: 4 m;
• comprimento da barra AB: 3 m;
• massa da barra BC: 2,5 kg;
• massa da partícula: M = 0,3 kg;
• carga da partícula: Q = −5 C;
• intensidade do campo elétrico: 4,6 N/C;
• aceleração da gravidade: g = 10 m/s².

Observações:
• os apoios não admitem torque;
• as massas das barras AB e AC são desprezíveis;
• a distribuição de massa da barra BC é uniforme.

O módulo da reação no apoio A, em N, é aproximadamente:
