Leia o texto e responda a questão

O Multímetro

Para os eletricistas é muito útil possuir um único aparelho que lhes permita fazer medidas de ddp, de correntes e de resistências elétricas. Tal aparelho existe e é denominado multímetro. Temos então, num único aparelho, um voltímetro, um amperímetro e um ohmímetro.

Geralmente o multímetro deve ser usado com cuidado, possuindo uma chave seletora cuja posição determina a grandeza a ser medida ou uma série de orifícios onde devem ser introduzidos os pinos de ligação. Cada um dos medidores costuma ter mais de um fundo de escala, conforme a ordem de grandeza do valor a ser medido.

Texto e imagem extraídos de: RAMALHO, J F.; FERRANO, N. G.; SOARES, P. A. T. Os Fundamentos da Física. São Paulo: Moderna, v.3, p. 194,2009.

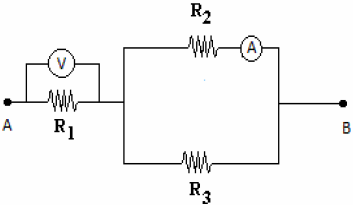

Observe o circuito a seguir, no qual R₂ = R₃ = 2R₁, sendo que o amperímetro A e o voltímetro V são ideais. Assinale a alternativa que representa os valores indicados pelo voltímetro e pelo amperímetro, respectivamente, quando os pontos A e B do circuito estão submetidos a uma ddp de 6,0 volts.
